配管パイプの分解
室内機と室外機をつなぐホースの中はどうなっている
室内機と室外機を接続しているホースの中に何が入っているのか分解して見ます。

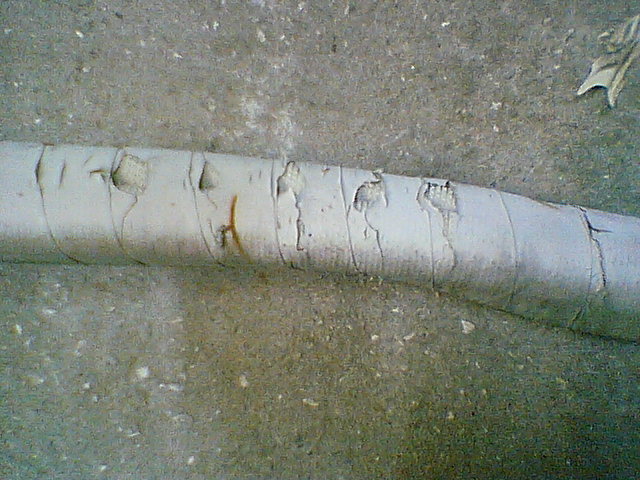

外側のテープをはがします。

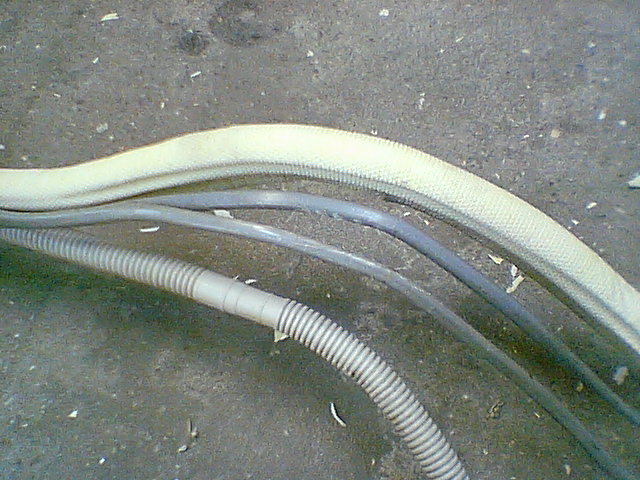

外側に巻いているテープを剥がしていくと、断熱された配管パイプと電線、ドレンホースが現れます。電線は室内機と室外機で電源と信号のやり取りを行っています。ドレンホースは室内機の蒸発器に付着した結露水を室外に排水しています。
配管パイプの断熱材もはがして見ます

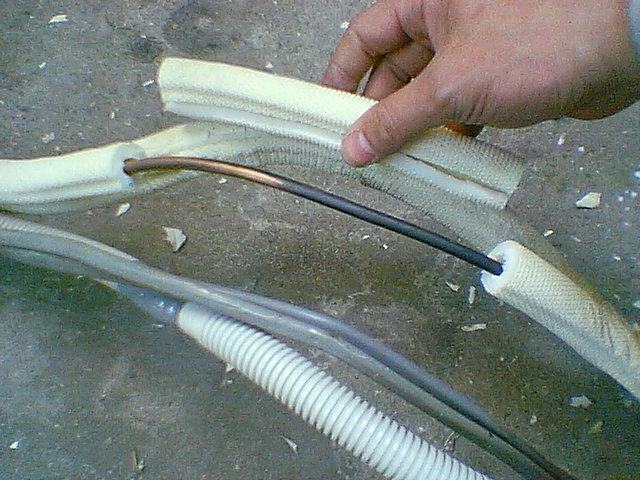

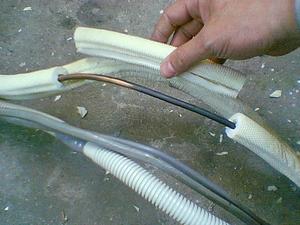

断熱材の中には銅管が2本通っています。冷房運転時は細い方の配管に液の状態でフロンガスが室内機に送られ、太い方の配管にガスの状態でフロンガスが室外機に戻って行きます。
